Cấu tạo, nguyên lý hoạt động máy bơm trục đứng đa tầng cánh

2024-06-27 16:15:38

Máy bơm trục đứng đa tầng cánh là gì?

Máy bơm trục đứng đa tầng cánh là loại máy bơm công nghiệp có kết cấu theo phương thẳng đứng, với thiết kế phần động cơ bơm phía trên và phần trục bơm thường bằng hoặc dài hơn phần động cơ, phần cánh bơm được thiết kế nhiều tầng làm tăng áp lực bơm và tăng công suất máy bơm. Máy bơm truc đứng đa tầng cánh được sử dụng chủ yếu trong các hệ thống máy bơm với nhiệt độ cao từ 40°C trở lên vì vậy có nhiều ưu thế hơn so với các dòng máy bơm nước công nghiệp khác.

Máy bơm trục đứng đa tầng cánh là loại máy bơm trục đứng cao áp có nhiều tầng cánh cùng đặt trên một trục bơm vì vậy máy bơm trục đứng đa tầng cánh thường có áp lực đẩy và áp suất cực mạnh, lưu lượng bơm lớn.

Máy bơm trục đứng đa tầng cánh là dòng máy bơm chuyên dùng trong các nhà máy, xí nghiệp, khu chung cư, bơm phòng cháy chữa cháy, hệ thống tản nhiệt cho nhà máy, bơm nước với lưu lượng và cột áp lớn.

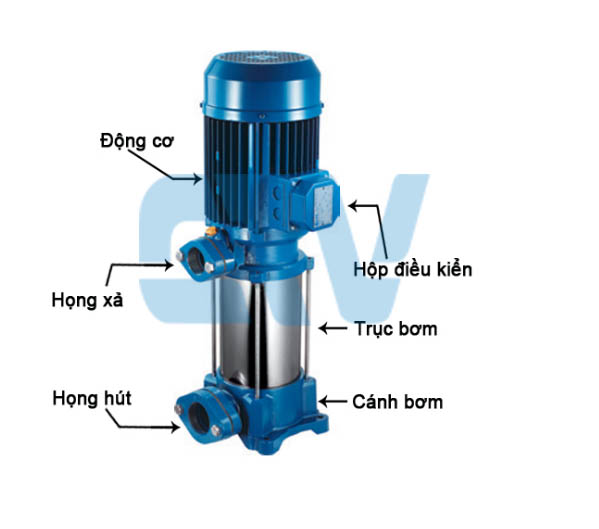

Cấu tạo của máy bơm trục đứng đa tầng cánh

Cấu tạo máy bơm trục đứng đa tầng cánh gồm các bộ phận:

  • Động cơ đặt trên đỉnh bơm
  • Hộp điều khiển
  • Nhiều cánh bơm đặt dưới đáy bơm được sắp xếp trật tự, số lượng cánh bơm khác nhau tùy vào từng model. Vật liệu cánh bơm bằng đồng, nhựa, cánh bơm thiết kế dạng cánh kín
  • Họng xả, họng hút
  • Trục bơm
  • Guồng máy bơm làm bằng vật liệu inox chịu ăn mòn
  • Cốt bơm là bộ phận kết nối cánh bơm và động cơ
  • Động cơ sử dụng cho bơm trục đứng đa tầng cánh là động cơ điện
  • Khớp nối nằm giữa cánh và trục động cơ tiện lợi cho việc lắp đặt, sử dụng và bảo trì máy bơm trục đứng

Nguyên lý hoạt động bơm trục đứng đa tầng cánh

Máy bơm trục đứng đa tầng cánh hoạt động theo nguyên lý ly tâm, cánh bơm thường là cánh kín. Vì có nhiều tầng cánh, cột áp của bơm trục đứng đa tầng cánh rất cao, cao hơn rất nhiều so với máy bơm đơn tầng cánh và các loại bơm thông thường.

Khi chất bơm được hút vào buồng bơm từ họng hút, áp lực từ cánh bơm tạo ra đẩy chất bơm theo trục bơm đến họng xả và đi ra ngoài. Trong buồng bơm chất bơm được đẩy đi với áp suất rất cao.

Đây là dòng máy bơm có khả năng tự mồi, không cần sử dụng giọ bơm như máy bơm trục ngang, cũng nhờ thiết kế cánh bơm bên dưới đáy bơm mà máy bơm có lực hút tốt, lực đẩy mạnh, động cơ được bảo vệ hoàn toàn.

Hoạt động của máy bơm ly tâm đa tầng cánh khá đơn giản, chất lỏng được hút vào buồng chứa sau đó đi ra ngoài theo lực ly tâm, cánh bơm là nơi phân phối chất lỏng còn trục bơm đóng vai trò truyền động từ động cơ đến cánh bơm.

Sử dụng máy bơm ly tâm cần nắm rõ hoạt động cấu tạo của máy bơm để dễ dàng khắc phục khi gặp sự cố.

Ứng dụng của máy bơm trục đứng đa tầng cánh

Máy bơm trục đứng đa tầng cánh có nhiều ứng dụng, trong đó ứng dụng chủ yếu của bơm trục đứng là dùng làm máy bơm tăng áp hoặc dùng bơm nước nóng cho lò hơi.

Cụ thể, các ứng dụng của bơm trục đứng đa tầng cánh bao gồm:

- Bơm nước nóng, hóa chất nóng, chất lỏng ở nhiệt độ cao

- Bơm hóa chất

- Bơm xăng dầu

- Bơm chất lỏng từ thùng phuy hoặc bể chưa chất lỏng ra ngoài

- Ứng dụng trong hệ thống cấp thoát nước các tòa nhà cao tầng hay bất cứ hệ thống cáp thoát nước nào

- Dùng trong hệ thống máy bơm chữa cháy

- Dùng trong bơm cao áp

- Sử dụng trong hệ thống lọc nước tinh khiết, xử lý nước thải

- Ứng dụng trong hệ thống tưới tiêu

- Ứng dụng trong làm lạnh và cung cấp cho nồi hơi, hệ thống ngưng tụ

- Ứng dụng trong hệ thống lọc cao áp, hệ bù áp trong phòng cháy chữa cháy

- Ứng dụng bơm nước lên đồi

- Ứng dụng bù áp hệ thống

- Bơm trục đứng Inline thường có áp suất bình thường nhưng lưu lượng bơm lớn, thường được dùng trong các nhà máy sản xuất dùng làm bơm từ tháp giải nhiệt.

- Trường hợp máy bơm trục đứng dùng hút chất lỏng thì cần sử dụng rọ hút.

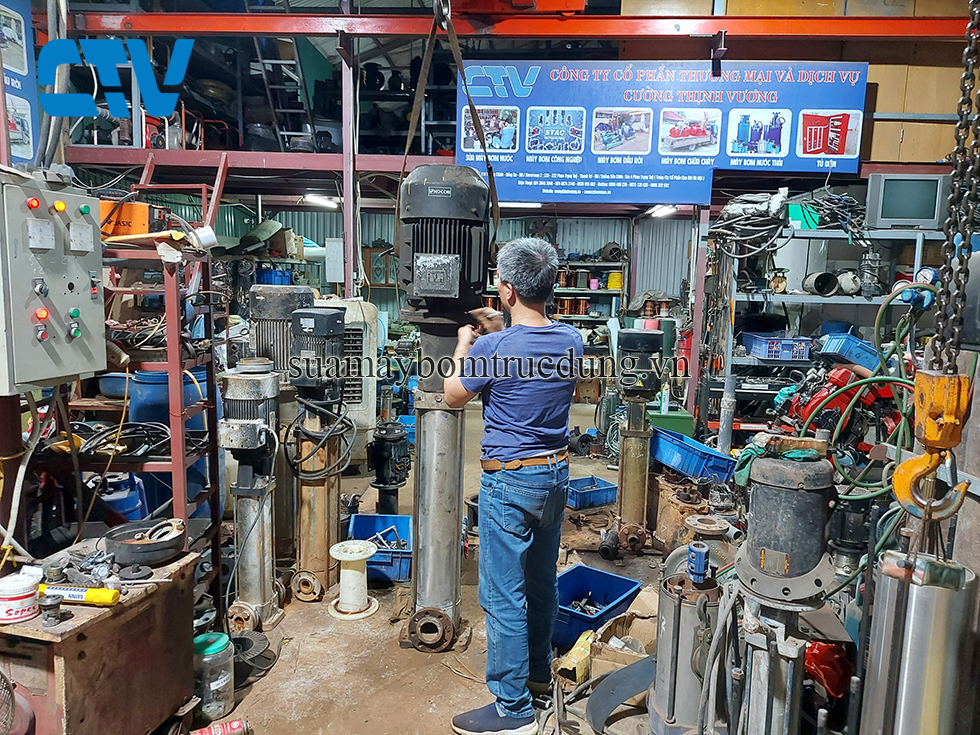

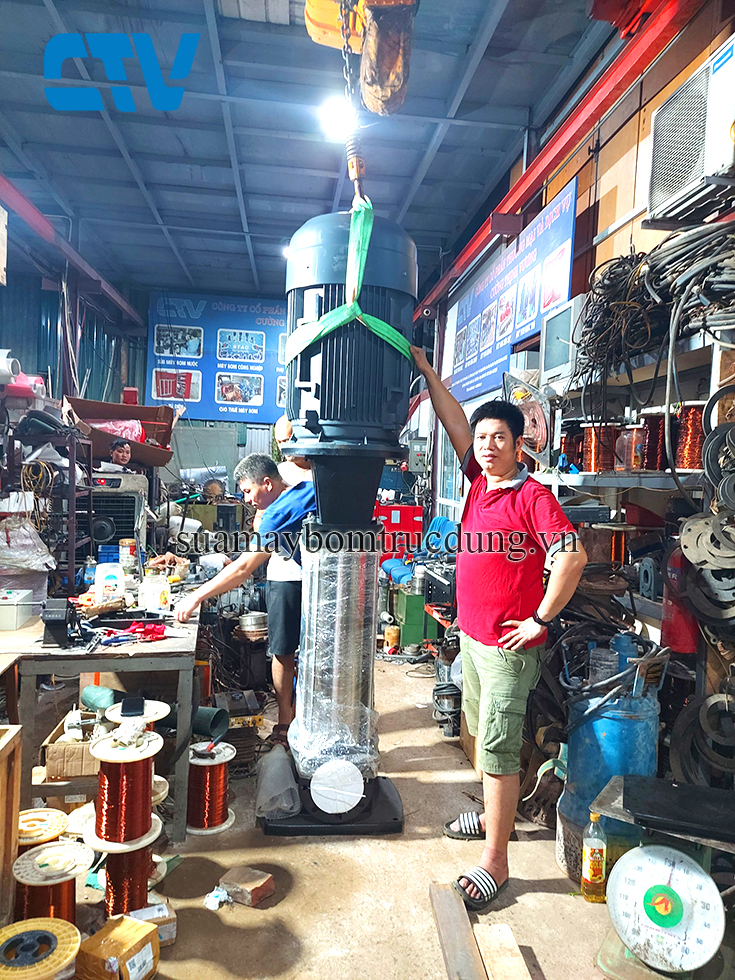

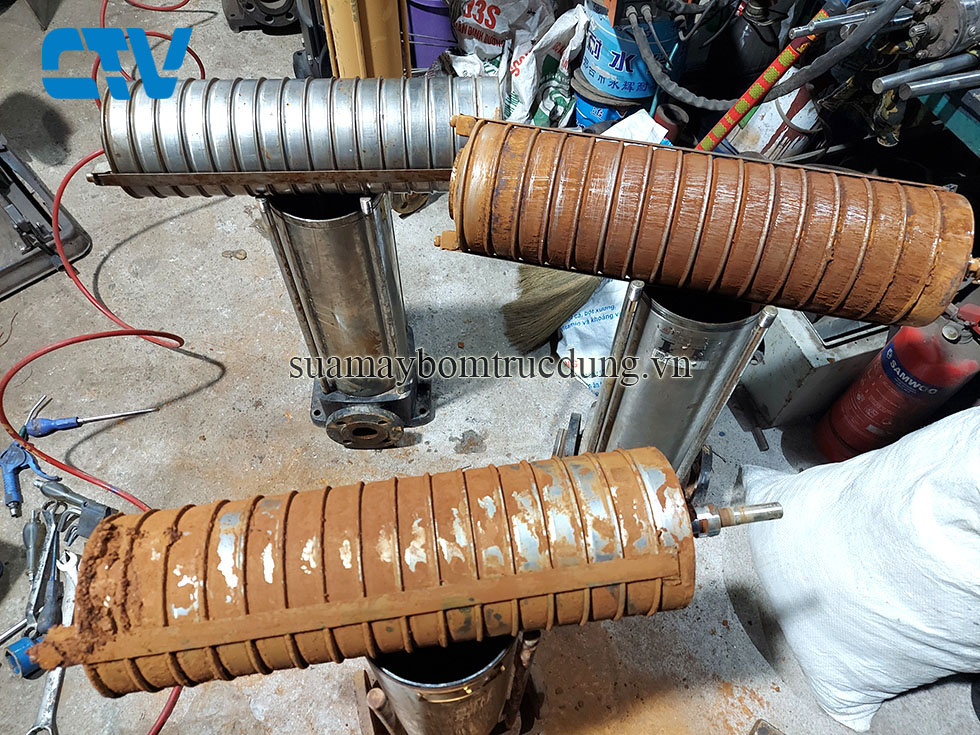

Đơn vị sửa chữa máy bơm trục đứng đa tầng cánh uy tín, chất lượng

Là đơn vị hoạt động lâu năm trong lĩnh vực máy bơm, với đội ngũ kỹ thuật được tiếp cận sớm với bơm công nghiệp tại Hà Nội, Cường Thịnh Vương được biết đến là một trong những địa chỉ sửa chữa, bảo dưỡng máy bơm nước uy tín, chất lượng, giá cạnh tranh nhất tại miền Bắc.

Cường Thịnh Vương JSC đã không ngừng phát triển lớn mạnh trở thành một trong những đơn vị sửa bơm, bảo dưỡng máy bơm đứng đầu trong làng bơm Miền Bắc. Cường Thịnh Vương JSC có đội ngũ thợ sửa bơm chuyên nghiệp số 1 tại Hà Nội, đảm bảo khắc phục hoàn toàn, triệt để các sự cố, đáp ứng tối đa nhu cầu sử dụng máy bơm nước trên thị trường hiện nay.

Cường Thịnh Vương sửa chữa, cung cấp phụ kiện tất cả các hãng máy bơm trục đứng đa tầng cánh chuyên dụng tại Việt Nam như: Ebara, Ewara, Pentax, Matra, Saer, Wilo, Grundfos, CNP, Sealand, Paragon, Dragon,… Toàn bộ các linh kiện, phụ kiện thay thế đều là hàng chính hãng, đảm bảo chất lượng hoạt động tốt nhất của bơm sau khi sửa chữa. Thời gian sửa chữa nhanh chóng và chế độ hậu mãi.
